HHTALY-50-42 1-5/8〞 铝外导体同轴电缆
|
|
|

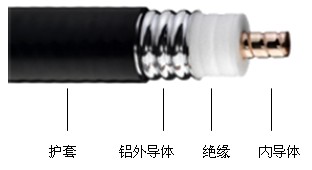

图1：HHTALY-50-42同轴电缆
|
|
分类 型号.
|
普通电缆 HHTALY-50-42
阻燃电缆 HHTALYZ-50-42
|
|
结构尺寸
|
|
内导体
|
材料
|
螺旋皱纹铜管
|
|
直径（mm）
|
17.6±0.15
|
|
绝缘体
|
材料
|
发泡聚乙烯
|
|
直径（mm）
|
40.9±0.30
|
|
外导体
|
材料
|
环形皱纹铝管
|
|
直径（mm）
|
46.5±0.20
|
|
护套
|
材料
|
LLDPE或阻燃PE
|
|
最薄护套厚度（mm）
|
＞1.5
|
|
直径（mm）
|
50.3±0.30
|
|
机械性能
|
|
弯曲半径（mm）
|
单次弯曲
|
200
|
|
重复弯曲
|
500
|
|
抗拉力（N）
|
1800
|
|
参考重量（kg/km）
|
780
|
|
推荐温度（℃）
|
储藏
|
-70~+85
|
|
安装
|
-40~+60
|
|
使用
|
-55~+85
|
|
|
|
电气性能
|
|
内导体直流电阻（Ω/km）
|
1.30
|
|
外导体直流电阻（Ω/km）
|
0.68
|
|
特性阻抗（Ω）
|
50±1
|
|
电容（p F/m）
|
75
|
|
传输速比（%）
|
88
|
|
峰值电压（KV）
|
15.0
|
|
绝缘电阻（MΩ/km）
|
＞1×104
|
|
最大峰值功率（KW）
|
310
|
|
屏蔽衰减，（dB）
|
＞＞120
|
|
截止频率（GHz）
|
2.7
|
|
衰减
|
|
频率（MHz）
|
衰减（@20℃，
d B/100m）
|
|
150
|
0.877
|
|
450
|
1.58
|
|
800
|
2.17
|
|
900
|
2.32
|
|
1000
|
2.46
|
|
1800
|
3.45
|
|
2000
|
3.67
|
|
2200
|
3.88
|
|
2400
|
4.08
|
|
2750
|
4.43
|
|
VSWR
|
|
800MHz~1000MHz
|
1.15
|
|
1700MHz~2200MHz
|
1.15
|
|
5MHz~3000MHz
|
1.25
|
|
|
注意：
对于阻燃护套电缆，推荐温度是：
储藏温度：-30℃~+80℃
安装温度：-25℃~+60℃
使用温度：-30℃~+80℃
|
|
产品符合RoHS指令，根据RoHS指令的要求，您可以在外包装上看到RoHS标示。
|
|
